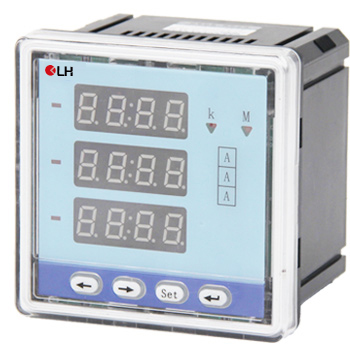

三相電流表
概述
技術參數
指標
精度等級
顯示精度：0.5級，頻率表0.1級，變送精度：0.5級
顯示方式
四位，另加符號位，LED數碼管顯示或LCD液晶顯示
輸入
標稱輸入
電流：AC 1A 、5A，DC4-20MA等；電壓：AC 100V 、220V、380V，DC75MV
過程量
持續：1.2倍；瞬時：電流10倍（5秒），電流2倍（10秒）
頻率
45～65HZ
電源
輔助電源
開關電源：AC/DC 80-270V
功耗
≤3A
隔離耐壓
電源與輸入、變送輸出、通訊接口為AC 2KV；輸入、變送輸出、通訊接口兩兩間為 AC 1KV
絕緣電阻
≥100MΩ
平均無故障工作時間
≥50000h
工作條件
環境溫度：-10～55℃，相對濕度≤93%，無腐蝕性氣體場所，海拔高度≤2500m
模擬量
DC 4-20ma電流輸出時負載＜510Ω，DC 0-5V電壓輸出時負載＞100KΩ
數字量（通訊）
RS485接口，MODBUS-RTU協議，波特率默認9600（可選4800,19200）bps
三相電流表采用交流采樣技術真有效值測量，能測量電網中的三相電流，可通過面板按鍵設置倍率，性價比極高。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入參數等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信。
特點
測量：三相電流
顯示：三排LED同時顯示A、B、C三相電流
用途：適用于電力電網，自動化控制系統，低壓三相電流測量回路，適用于MKH、GGD等柜型
選配：RS485通訊功能、二路開關量輸出（2D0）、二路開關量輸入（2DI）、一路模擬量輸出（1AO）
技術參數：

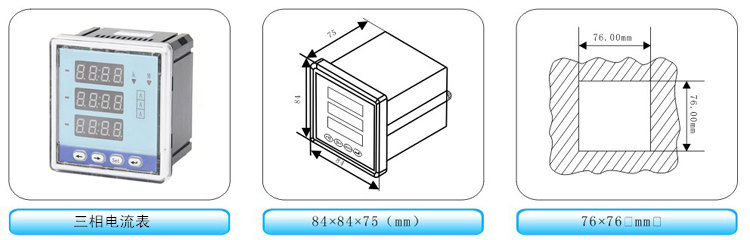

外形圖及開孔尺寸圖：
接線示意圖：
